中合匯萃講述 N263對釩的萃取性能及濕法提釩新工藝的研究

摘要：本文研究了以N263為主萃劑配制的萃取劑對五價釩的萃取效果，萃取率和反萃率均達到了97%以上；同時研究了Cl^-和Cr⁶⁺對萃取效果的影響，制定了萃取五價釩的工藝流程。按本工藝流程制得的V₂O₅純度可達到99%以上，可做為實驗試劑出售。

關鍵詞： N263  萃取   釩   工藝

1  引言

近二十多年來，在萃取法提釩方面曾試驗過多種萃取劑。其中以胺類萃取劑取得較大的進展，國內外都有一定的報導。其中，Coleman^[1]曾綜述過這方面的早期工作。南斯拉夫的Deleon^[2]也進行了用季胺型萃取劑Aliquat-336回收鋁礬土中釩的試驗。

在水溶液中，釩的賦存狀態是極其復雜的^[3,4]，它隨溶液的PH和釩濃度的變化而變化，其賦存狀態可達十余種，因而釩的萃取過程也較復雜。季胺型萃取劑萃取釩的工藝尚無文獻記載。

     從釩礦中提取釩普遍采取的鈉鹽焙燒—水浸—酸沉淀—堿溶—銨鹽沉淀—偏釩酸銨熱解工藝流程，因存在氯化氫、氯氣等有毒氣體的污染、總回收率低等問題。各地采取該技術的一些小企業迫于環境部門的壓力紛紛停產。采用直接硫酸浸出工藝，可克服以上缺點，但五氧化二釩回收率增大的同時，雜質含量也增加；若直接對浸出液沉釩，則沉淀率只有80%～90%，而且沉淀物中雜質含量很高，給凈化和沉釩帶來了極大的麻煩；若對酸浸液調整 pH值分別除去雜質后再沉釩，則凈化過程復雜、試劑加入量大，且五氧化二釩損失大，最多高15%。

     針對上述問題，本文采用季胺鹽N263（氯化甲基三烷基銨）對中性浸出液中五價釩的萃取性能及濕法提釩的新工藝做了研究。

2 萃取原理及工藝流程

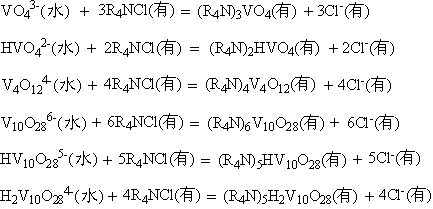

釩酸鹽水溶液中釩的賦存狀態很復雜，當N263與含釩溶液接觸時，含釩陰離子與N263中氯離子發生交換，生成可萃合物進人有機相。其反應如下列各式所示：

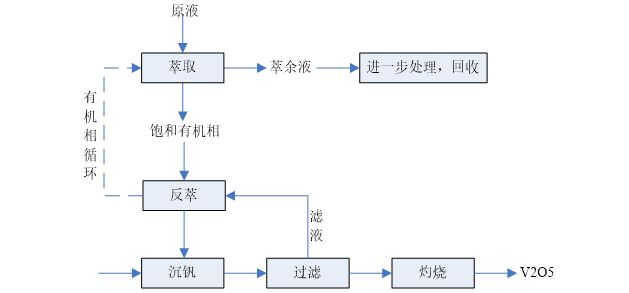

根據N263的萃釩原理，本實驗的萃取流程如下所示：

3 實驗

3.1 實驗儀器與試劑

 N263（氯化三烷基甲基胺[CH₃-N-(C_8-10H_17-21)₃]⁺Cl^-），中國科學院上海有機化學研究所試驗廠生產；260^＃油；仲辛醇，工業品；NH₄Cl；25%氨水。

3.2 實驗步驟及方法

1. 萃取：將以N263為主配置的萃取劑（15%N263+5%仲辛醇+80%260^＃油）與釩的中性浸出液按一定比例置于燒杯中，用攪拌器攪拌15min。在分液漏斗中放置2min后，將有機相和水相分離。

2. 反萃：用NH₄Cl和NH₃.H₂按一定比例（1%氨水+10% NH₄Cl）配置成反萃劑，與萃取有機相混合后攪拌15min。在分液漏斗中分相。在此過程中已形成偏釩酸銨NH₄VO₃沉淀。

3. V₂O₅的制備：沉釩后的溶液進行過濾。濾出的沉淀焙燒550℃，時間120min。濾液重新進行反萃。

4. V₂O₅純度測定：形成的NH₄VO₃沉淀用1%的氨水洗后，經400～550℃焙燒，冷卻到室溫，測定V₂O₅的純度。

5. Cl^-、Cr⁶⁺、V₂O₅的濃度檢驗。

4 結果與討論

4.1 萃取實驗

表1   V⁵⁺萃取實驗結果

此次實驗采取錯流萃取方式，具體操作為：將水相和有機相以O/A=1/2的比例混合，攪拌15min后在分液漏斗中分相，有機相作V₂O₅的含量分析后留待備用，水相與新的萃取劑混合繼續萃取，如此三次。反萃過程與萃取過程相同，將三次萃取后的有機相混合后以O/A=2/1的比例與反萃劑混合、攪拌，具體過程和萃取相同。實驗結果如表1所示，萃取率達到了97.63%、反萃率達到98.18%，在反萃的過程中，會產生NH₄VO₃沉淀并全部進人水相，有的附著于器壁，但不污染有機相。NH₄VO₃為顆粒狀，很易于過濾。濾液中銨鹽的濃度仍較高，經適當補充銨鹽和氨后，可循環使用。

4.2 干擾實驗

由N263對釩的萃取機理可知，含釩陰離子與N263中氯離子發生交換形成萃合物進入有機相完成萃取過程，如果水相中Cl^-的濃度過高，使反應平衡向左移動從而影響萃取效果；同時，在釩的浸出液中還有少量的Cr⁶⁺，N263在萃取V⁵⁺的同時也萃Cr⁶⁺，因此，鉻的影響也不得不考慮。

4.2.1 Cl^-對萃取過程的影響

在釩的浸出液中加入NaCl，用萃取劑按萃取實驗步驟進行萃取并測定萃取率，得到Cl^-含量對V⁵⁺的萃取率影響圖，如圖1所示。從圖1可以看出，隨著浸出液中Cl^-含量增加，釩的萃取率幾乎直線下降，當Cl^-的濃度達到91.03g/l（NaCl含量達到15%）時，釩的萃取率已經下降到了6.31%。可見Cl^-的存在對萃取率的影響很大，Cl^-的濃度最好不要超過20g/l，否則將會影響萃取

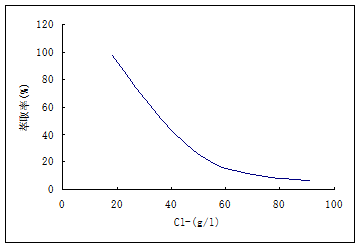

圖1 Cl-濃度對N263的萃取率影響圖

4.2.2 Cr⁶⁺對N263萃釩的影響

由表3可知，釩的浸出液中鉻的含量為0.985g/l，N263對鉻的萃取率為93.4%，但反萃率為零，因此可以保證制得的五氧化二釩的純度，但同時Cr⁶⁺在N263中也會富集，最終導致萃取劑萃取效果的降低。所以，萃取劑在使用一段時間后需要集中進行對鉻的處理。

 表2  N263對Cr⁶⁺的萃取結果

4.3 V₂O₅的純度測定

    按實驗步驟5將偏釩酸銨燒制成V₂O₅后，經檢測V₂O₅的純度測定結果如表3所示，V₂O₅的純度在98%以上。

表3  V₂O₅的純度測定結果

5 結論

通過此次實驗，可得出如下結論：

1． 以N263為主萃劑所配置的萃取劑對V⁵⁺的萃取萃取率達到97%，反萃率達到98%，萃取效果良好。

2． Cl^-對N263的萃取效果有很大的影響，因此，在礦的浸出過程中應避免Cl^-的濃度過高。同時，浸出液中Cr⁶⁺的存在雖不會影響V₂O₅的純度，但長時間使用會影響N263的萃取率，所以在使用一段時間后應進行集中處理。

3． 此工藝流程所得的V₂O₅純度高，質量好，可做為實驗試劑使用。

參考文獻

[1] C.F.Coleman, USAEC ORNL-3516(1962)

[2] A. Deleon, proceeding of second Interenational Sympodium of ICSOBA, Vol. 3, 1971, 359.

[3] R.J.H.CLARK.Comprehensive Inorganic Chemistry, Vol. 3, P519, Rergamon Press, 1973.

[4] 陳厚生，化工百科全書，第四卷，釩化合物。北京化學出版社，1933.

文章來源于網絡 如有侵權請與管理員聯系立即刪除
