離心萃取機是利用離心力的作用使兩相快速混合、快速分離的萃取設備。可按兩相接觸方式分為逐級接觸式和微分接觸式兩類。

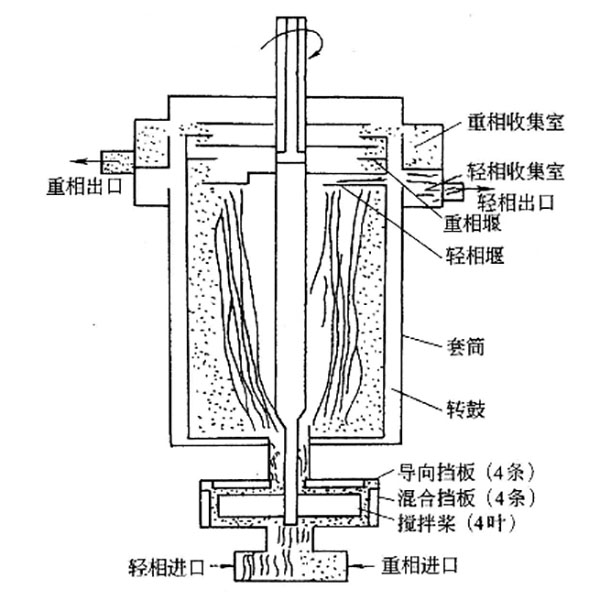

A轉筒式離心萃取機    轉筒式離心萃取器是一種單級接觸式設備，如圖1所示。重液和輕液由設備底部的三通管同時進入混合室，在攪拌槳的作用下，兩相充分混合進行傳質，然后一起進入高速旋轉的轉鼓。轉鼓中混合液在離心力的作用下，重相被甩向轉鼓外緣，輕相被擠向轉鼓的中心部位。兩相分別經頂部的輕、重相堰流至相應的收集室，并經各自的排出口排出。

轉筒式離心萃取器的優點：結構簡單，效率高，易于控制，運行可靠。

如圖1

BXT新型離心萃取機結構上屬于直連式離心萃取器。中合匯萃生產的BXT新一代離心萃取機，與市面上的其他離心機相比，最顯著的是在同處理量的情況下其功耗率非常低。其中最小的BXT-20型實驗專用離心機電機功率只有0.18kw，與其他同類產品相比，在電能節約方面是非常顯著的。另外可根據客戶的需求定制不同的混合結構，且BXT型離心萃取機噪音非常低，維護簡單，幾乎不用維修，是新一代離心萃取機的標桿。

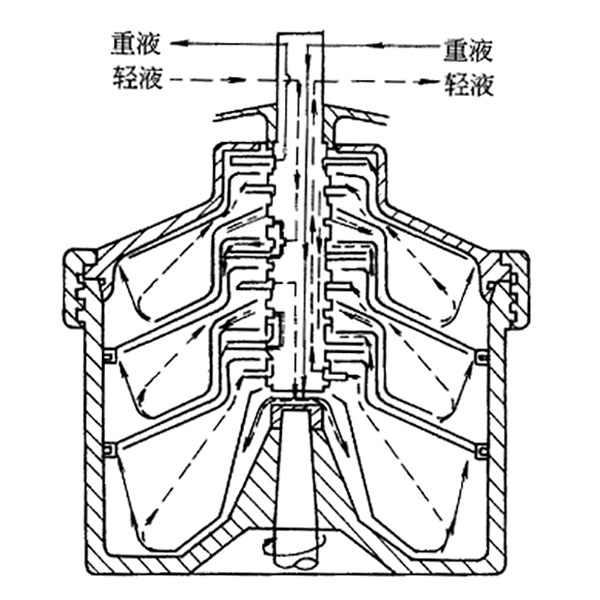

B盧威式離心萃取器     盧威式離心萃取器是一種立式逐級接觸式離心萃取設備。如圖2所示為三級離心萃取器，其主體是固定在外殼上的環行盤，此盤隨殼體作高速旋轉。在殼體中央有固定不動的垂直空心軸，軸上裝有圓形圓盤且開有若干個噴出口。萃取操作時，原料液和萃取劑均由空心軸的頂部加入，重液沿空心軸的通道下流至萃取器的底部而進入第3級的外殼內，輕液由空心軸的通道流入第1級，在空心軸內，輕液與來自下一級的重液混合，進行相際傳質，然后混合物經空心軸上的噴嘴沿轉盤與上方固定盤之間的通道被甩到外殼的四周。靠離心機的作用使輕、重相分開，重液由外部沿著轉盤與下方固定盤之間的通道而進入軸的中心（如圖中實線所示），并由頂部排出，其流向為第3級經第2級再到第1級，然后進入空心軸的排出通道。輕液則沿圖中虛線所示的方向，由第1級經第2級再到第3級，然后由第3級進入空心軸的排出通道。兩相均由萃取器的頂部排出。

盧威式離心萃取器的優點：可以靠離心力的作用處理密度差小伙易產生乳化現象的物系；設備結構緊湊，占地面積小；效率較高。

缺點：動能消耗大，設備費用也比較高。

如圖2

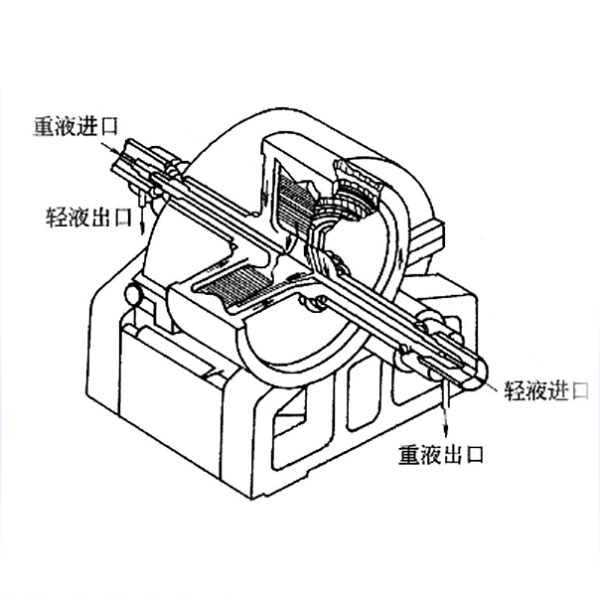

C波德式離心萃取器    波德式離心萃取器又稱離心薄膜萃取器，簡稱POD離心萃取器，是一種微分接觸式萃取設備。主要由一水平空心軸和一隨軸高速旋轉的圓柱形轉鼓以及固定外殼組成。轉鼓由一多孔的長帶卷繞而成，轉速一般2000~5000r/min，產生的離心力為重力的幾百至幾千倍。操作時，在帶有機械密封裝置的套管式空心轉軸的兩端分別引入重液和輕液，重液引入轉鼓的中心，輕液引到轉鼓的外緣，在離心力的作用下，輕液由外向內，重液由內向外，兩相沿徑向逆流通過螺旋帶上的各層篩孔，分散并進行相際傳質。穿之后的混合物咋離心力作用下又分為輕相和重相，并分別引到套管式空心軸的兩端流出。

波德式離心萃取器的優點：結構緊湊，物料停留時間短。

缺點：結構復雜，制造空難，造價高，維修費和能耗均比較大。適用于兩相密度差小，易乳化，難分相及要求接觸時間短、處理量小的場合。
